Последний их трёх приборов входного контроля, которые я придумал и сделал, — тестер удлинителей. Его главная задача — отслеживать ухудшение производителями различных параметров.
Тестер проверяет следующие параметры:
- наличие линии заземления;
- целостность силовых линий;
- тип выключателя (двухполюсный или однополюсный);
- сопротивление силовых линий.
На основании данных о сопротивлении можно определять изменение длины провода и сечения жил.
Фактически тестер состоит из двух приборов, каждый из которых включается своей кнопкой.
Розетки специально установлены разные, чтобы легче было различать две функции тестера.

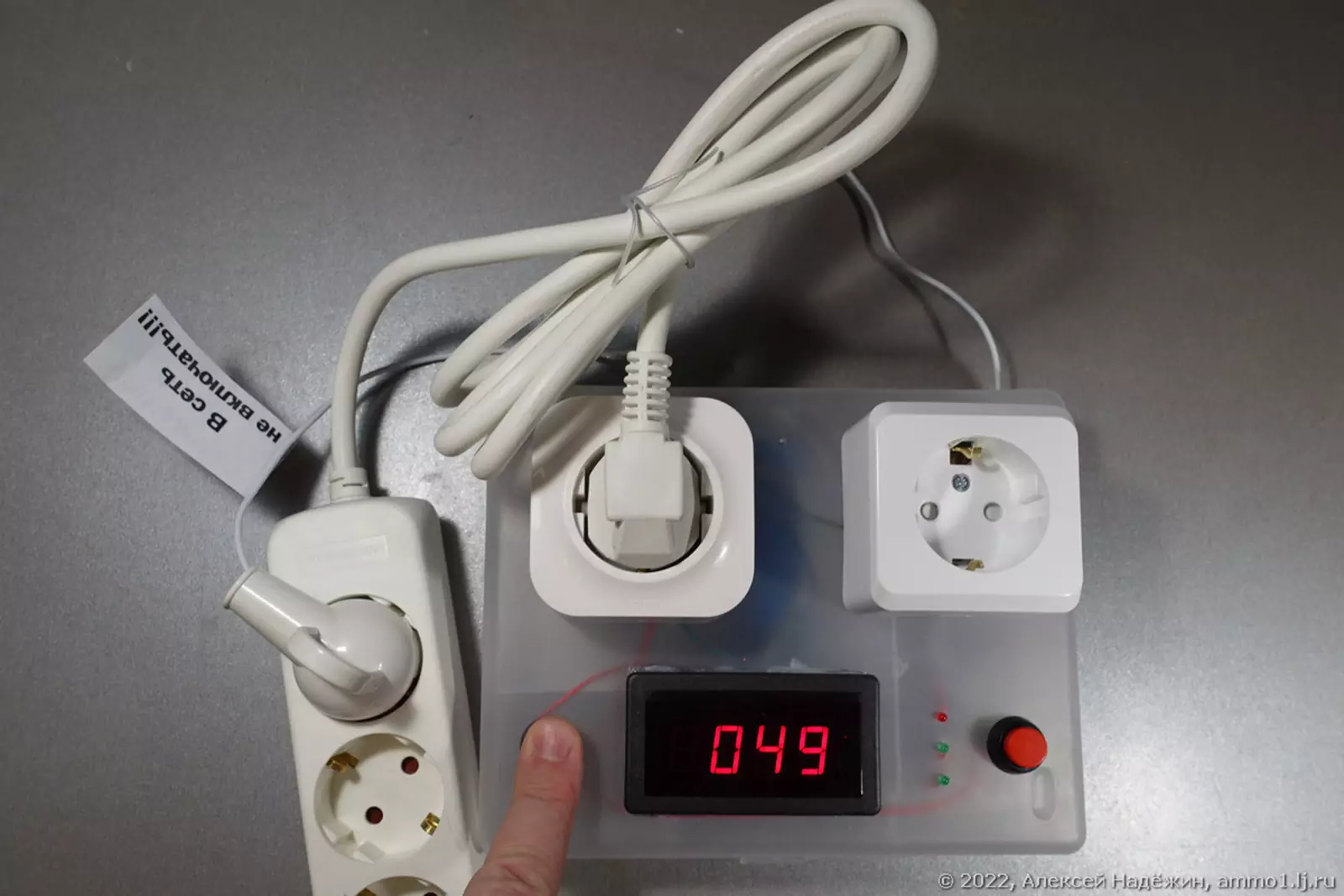

Для измерения сопротивления в левую розетку включается вилка удлинителя, тестовая вилка включается в первую розетку удлинителя. После нажатия и удержания кнопки отображается сопротивление силовых линий удлинителя.
Значения сопротивлений для всех типов удлинителей будут занесены в таблицу. Если при измерении сопротивление близко к значению в таблице — всё в порядке, если больше — производитель уменьшил сечение жил проводов, если меньше — сократил длину кабеля.
Для других тестов вилка удлинителя переключается в правую розетку тестера. При нажатии кнопки светодиоды показывают, в каких линиях вилка и розетки удлинителя соединены. Если горит красный светодиод — есть заземление. Два зелёных — две силовые линии.

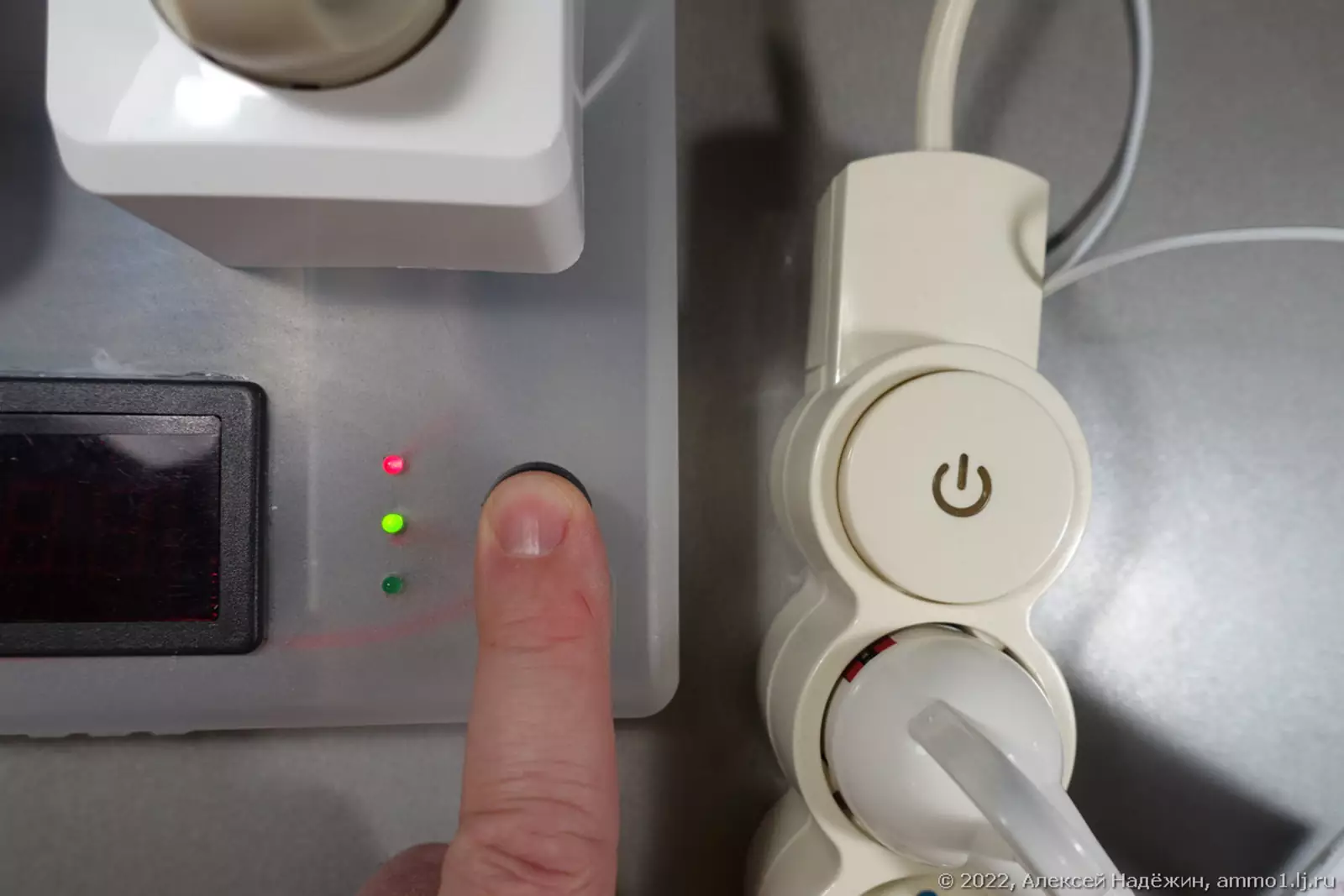

Можно определить, один или два провода разрывает выключатель. Вот у этого не очень хорошего удлинителя кнопка разрывает только одну линию.

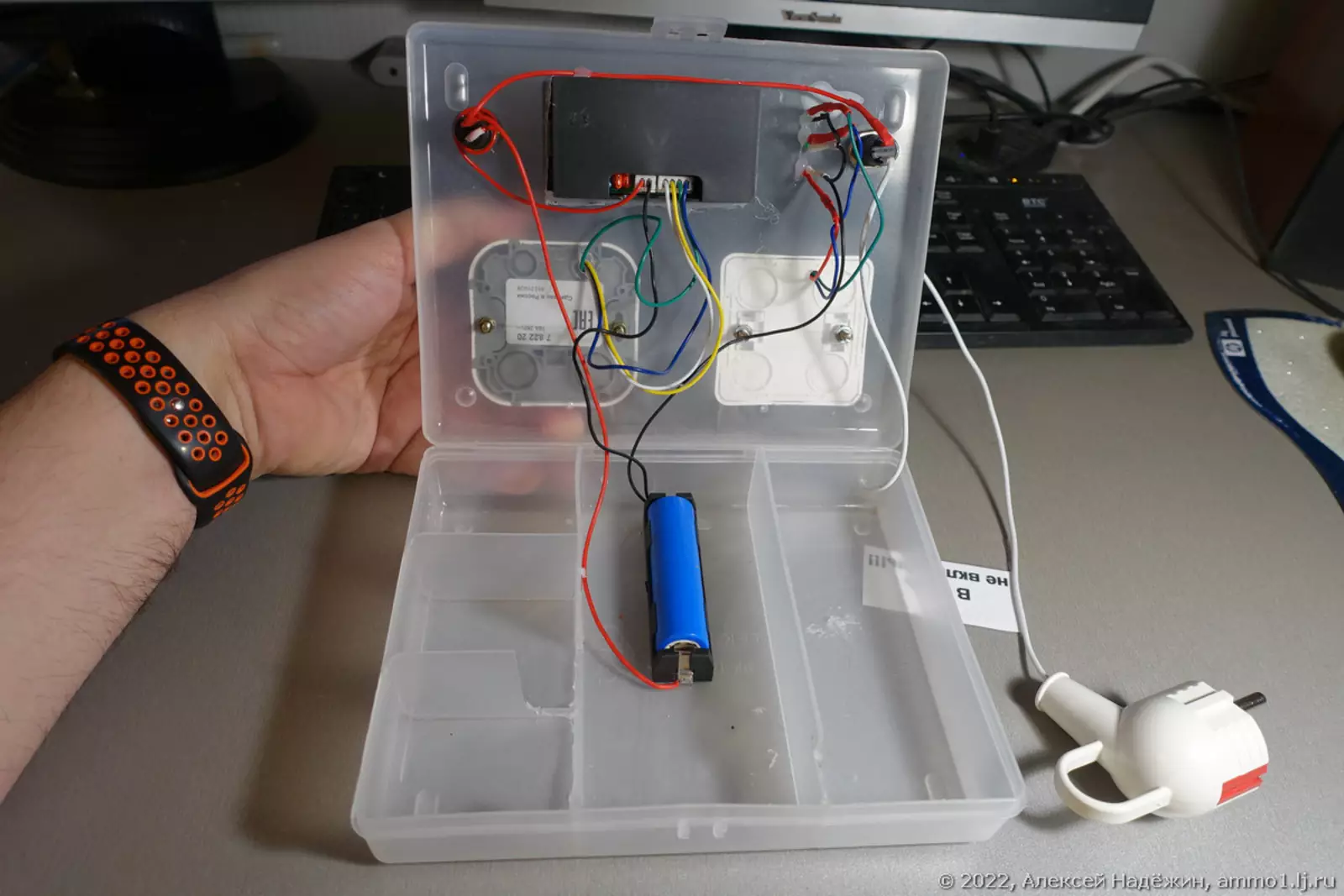

Конструкция тестера очень проста: все три контакта тестовой вилки замкнуты (поэтому на провод наклеена бирка «Внимание! В сеть не включать!!!». Левая розетка подключена к китайскому измерителю малых сопротивлений, правая — к трём светодиодам. Питается тестер от литиевого аккумулятора 18650.

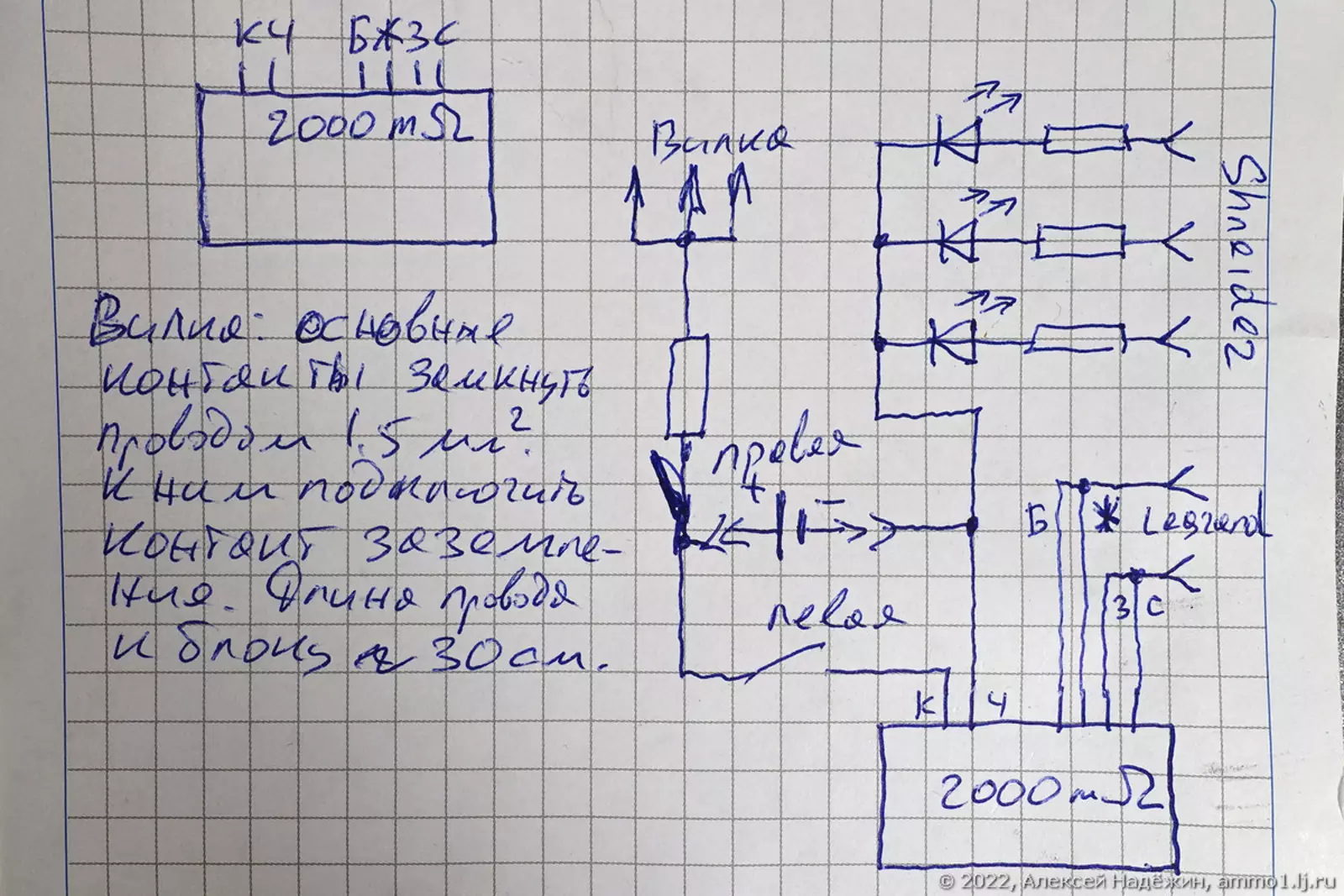

Вот нехитрая схема тестера. Дополнительный резистор на проводе от вилки нужен для защиты измерителя сопротивления (если сдуру воткнут тестовую вилку в левую розетку и нажмут правую кнопку).
Работу тестера я показал на видео.
Как видите, всё просто, но этот тестер решает задачу, которую невозможно так же просто решить с помощью любых устройств, имеющихся в продаже.
